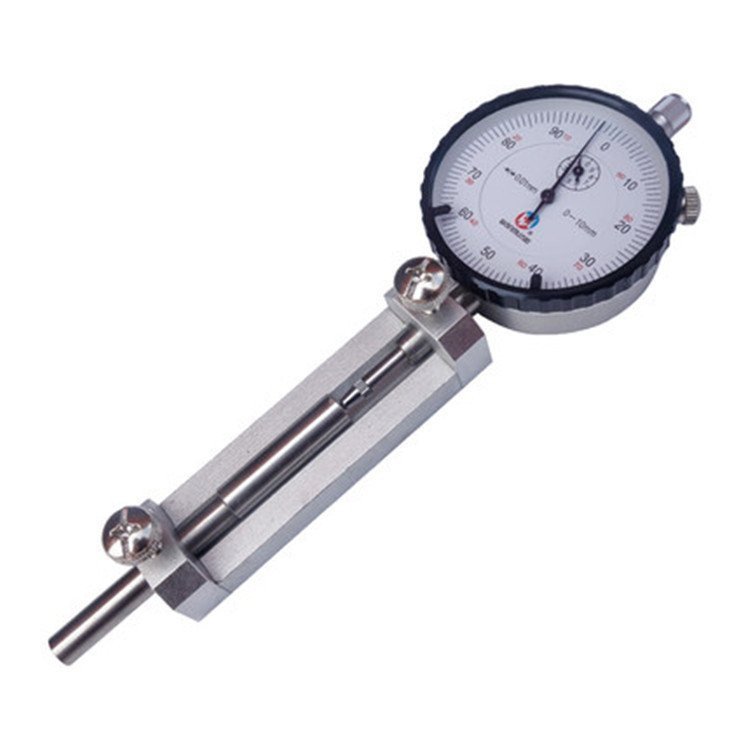

一、用途

本儀器用于在規(guī)定條件下測量碳酸鹽骨料試件在堿溶液中產(chǎn)生的長度發(fā)化，以鑒定其作為混凝土骨料是否具有堿活性。

符合JGJ52-2006《普通混凝土用砂石質(zhì)量及檢驗方法標(biāo)準(zhǔn)》砂、石反應(yīng)試驗項中測長儀的要求。

二、主要參數(shù)

量程:25~50mm。

精度:0.001mm。

標(biāo)準(zhǔn)桿長度:35mm

重量：1kg

三、試驗步驟

1.取樣:為了取得有代表性的試件，應(yīng)在同塊巖石具有不同巖性的方向上取樣,如巖石層理不清，則應(yīng)在三個相互垂直的方向上各取一個試件,經(jīng)堿液浸泡后，取其膨脹值最大的一個，其余棄之。巖樣大小應(yīng)符合試件加工要求

2.試件加工:試件形狀為圓柱體，直徑91mm，長35 士5mm。加工時應(yīng)避免試件表面由于磨光或其它某些作用而變質(zhì)，影響堿溶液進(jìn)入巖樣的速率。

3.試件養(yǎng)護(hù):試件編號后，放入盛有蒸餾水的瓶中，置于 20+2℃的恒溫室內(nèi)，每隔 24h 取出擦干表面水份，進(jìn)行測長，直至試件前后兩次測得的長度變化率之差不超過 0.02%時為止(一般需 2~5d)。此最后一次測得的試件長度為基準(zhǔn)長度。將測完基長的試件浸入盛有1N氫氧化溶液的瓶中面必須超過試件頂面1cm以上，每個試件的平均液量至少50ml，同一個瓶中不得浸泡不同品種的試件。藍(lán)嚴(yán)瓶蓋后，置于20士2°的恒溫室中保存、溶液6個月更換一次。

4.試件測長:測長在 20士2°c的恒溫室中進(jìn)行。每個試件測長時的方向，必須自始至終保持一致。測量時，試件從瓶中取出，應(yīng)在蒸餾水中洗濯，然后將表面水擦干，進(jìn)行測長。測長齡期從試件泡入堿液時算起，每7、14、21、28d 測一次，一個月以后每4周測一次，如果一年以后需繼續(xù)試驗，則每12周測一次。

5.觀察記錄:試件在浸泡期間，應(yīng)觀察其形態(tài)的變化，如開裂、彎曲、斷裂等，

并作記錄。

四、試驗結(jié)果處理

1.試件長度變化按公式計算(至 0.001%) LoL-Lo x100

式中試件浸泡的長度變化率，Lt一試件浸泡t天后的長度，mm;Lo一試件的基

準(zhǔn)長度 mm

注:測量精度要求:一個試驗人員，用同一儀銷測量同一試件，其誤差不應(yīng)超過±0.02%。幾個試驗人員，用同一儀器測量同一試件，其誤差不得超過士0.03%。

2,結(jié)果評定需84 天試件脹率在 0.1%以上時，該巖樣應(yīng)評為具有危害的活性,不直作為混凝上骨料，必要時應(yīng)以混凝土試驗結(jié)果作出最后評定。
