產品用途

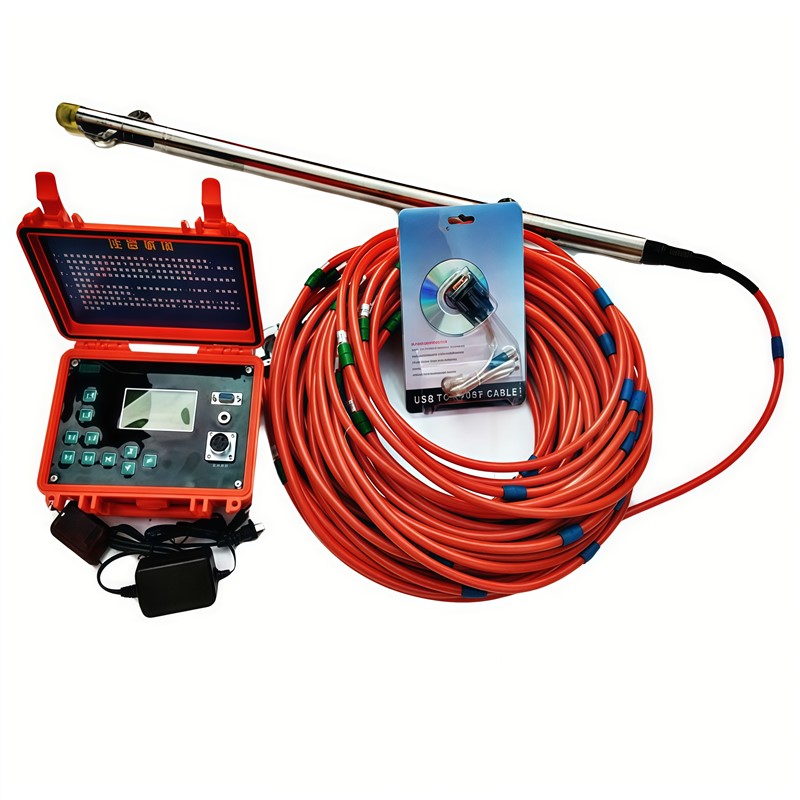

HDXB338-2 型智能數顯滑動式測斜儀是以進口敏感元件為測斜裝置,與XB338型智能數顯測斜儀表組成測斜系統。其內部是以伺服(即力平衡式)為基礎的測量系統,其特點精度高、穩定性好、分辨率高,廣泛用于以觀測土石壩、建筑物基坑、堤防、地下建筑工程、巖石邊坡港務工程等土體內部的水平位移變化。是需要觀測測量工程中必要的精密測量?jī)x器。
工作原理
在巖土工程領域,測斜儀主要用于測量土體運動,諸如:可能產生在不穩固邊坡(滑坡)或挖方過程中周圍的側向運動等。也可用來監測堤壩、芯墻的穩定性,打樁或鉆孔的布置和偏差,以及在回填、筑堤和地下儲罐中土體的沉陷等。
主要性能技術指標
測量范圍:0~±53°(與地垂線的夾角)
分辨率:0.0004°
系統精度:≤ 0.01mm/500mm
系統總精度:≤±2mm/30m
線性: ±0.025%(30°以內)
重復性: ±0.025%
導輪間距基準:500mm
測桿尺寸:φ30x660mm
測桿重量:2.35kg
儀表重量:1.5kg(包括可充電電池)
電源消耗:100mA(不使用背光燈)可連續使用30小時
130mA(使用背光燈)可連續使用20小時
數據分組:001-200組
斷電數據:保存時間 10年
使用環境:-25℃~60℃
抗 滲:300m(全方位防水防震)
抗 震:50000g(敏感軸方向,其中g(shù)為1個單位的重力加速度)
